EAN/UPC

Auch: EAN Code, EAN/UPC, Barcode

Die EAN/UPC Symbologie erfüllt seit über 40 Jahren die Anforderungen des Handels und ist eine unverzichtbare Produktkennzeichnung. Diese Symbologie ist weltweit am meisten verbreitet.

Verwendung & Anwendungsbeispiele

Die EAN und UPC Strichcodes werden für Scannerkassen des Handels und im Bereich Logistik verwendet. Neben ihrer weltweiten Verfügbarkeit liegt ein weiterer großer Nutzen der EAN/UPC Symbologie in der lageunabhängigen Lesbarkeit beim Scannen. Das macht diese Symbologie zu einer effizienten Lösung für rasche Scanvorgänge.

EAN-13

  • verschlüsselt die GTIN-13.

  • im europäischen Raum am meisten verwendet.

EAN-8

  • verschlüsselt die GTIN-8.

  • für kleinere Handelseinheiten (z. B. kleine Flasche).

UPC-A

  • verschlüsselt die GTIN-12.

  • hauptsächlich in Nordamerika, aber auch Europa verwendet.

UPC-E

  • verschlüsselt eine spezielle GTIN-12.

  • hauptsächlich in Nordamerika für kleinere Handelseinheiten verwendet.



Eigenschaften der EAN/UPC Symbologie

  • Die EAN/UPC Symbologie hat 4 Versionen und 2 Zusatzsymbole.

  • Sie dienen zur Verschlüsselung einer 8-, 12-, oder 13-stelligen Nummer (wie GTIN, HPID, ISBN, …).

  • Die EAN und UPC Strichcodes sind richtungs- und lageunabhängig (omnidirektional) lesbar und haben daher ein definiertes Verhältnis zwischen Breite und Höhe.

  • Die Strichcodes haben eine linke und rechte Hellzone.

Abmessungen

Vermeiden Sie Zeitverluste und Kundenfrust beim Scanvorgang und achten Sie auf eine fehlerfreie Erstellung Ihrer Codes!

EAN-13 - Nominalabmessungen



Nominalabmessungen/Nominalgröße: Bezeichnung für die „Standard-“ oder „Idealwerte“ von spezifischen Parametern der Elemente, die die Zeichen eines Symbols bilden.

© GS1 Austria

Nominalabmessungen (X-Modul = 0,33 mm, 100 %, Vergrößerungsfaktor 1,0, SC2) des EAN-13.



EAN-13 für Scannerkassen – Mindestabmessungen





Mindestabmessungen (X-Modul = 0,264 mm, 80 %, Vergrößerungsfaktor 0,8, SC0) des EAN-13.



EAN-13 für Logistik – Mindestabmessungen



Mindestabmessungen (X-Modul = 0,495 mm, 150 %, Vergrößerungsfaktor 1,5, SC6) des EAN-13.



EAN-8 – Mindestabmessungen



Mindestabmessungen (X-Modul = 0,264 mm, 80 %, Vergrößerungsfaktor 0,8, SC0) des EAN-8.



Symbolplatzierung

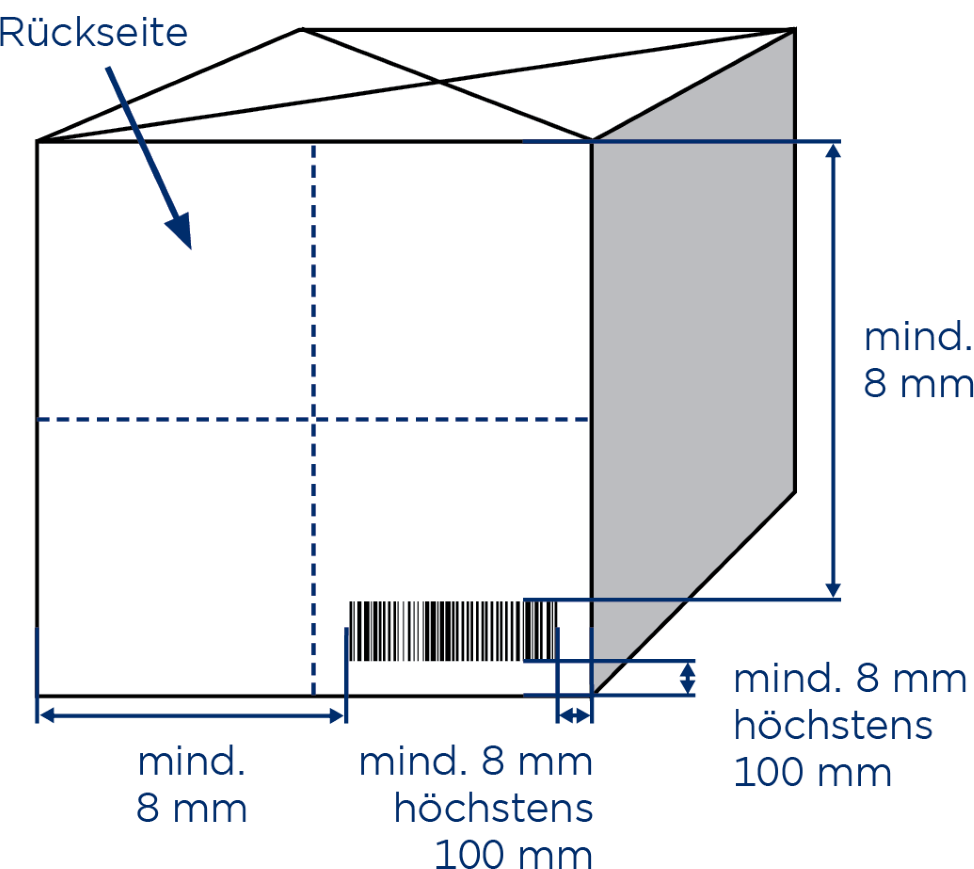

So sieht die richtige Symbolplatzierung der EAN/UPC Symbologie auf einer Endverbrauchereinheit aus.





So sieht die richtige Symbolplatzierung der EAN/UPC Symbologie auf einem Umkarton aus.

Inhalt 3

Inhalt 4



Wie komme ich zu einem Strichcode?

Den EAN-13 sowie alle anderen GS1 Nummern und Strichcodes erhalten Sie mit dem GS1 Connect Leistungspaket. Damit erwerben Sie eine jährliche Lizenz und Zugang zum myConnect Onlineportal, über das Sie selbständig GTINs vergeben und Strichcodes erstellen können.

Häufig gestellte Fragen und Antworten

Worin unterscheiden sich Strichcodes?

Alle Strichcodes stellen maschinenlesbare Daten in Form von dunklen Balken und hellen Lücken dar. Bei GS1 Strichcodes sind die verschlüsselten Daten standardisiert.

Wie groß soll der Strichcode sein?

Die Abmessungen des Strichcodesymbols hängen von der jeweiligen Anwendungsumgebung, von der Strichcodesymbologie und vom Inhalt ab. Ein Strichcodesymbol sollte immer den allgemeinen GS1 Spezifikationen entsprechen. Wichtige Hinweise bietet die Broschüre „Strichcodequalität“.

Welche Farben kann man für den Strichcode verwenden?

Die Balken müssen dunkel, der Hintergrund hell sein und einen gewissen Kontrastunterschied aufweisen. Die am meisten verwendete und am besten zu entschlüsselnde Farbkombination ist „schwarze Balken auf weißem Grund“. Wichtige Hinweise bietet die Broschüre „Strichcodequalität“.

Welche Voraussetzungen müssen gegeben sein, um eine GTIN-8 (vormals EAN-8) zu bekommen?

Die Verpackung muss zu klein für einen EAN-13 Strichcode sein.  Es kann eine 8-stellige GTIN (EAN Code) bei GS1 Austria beantragt werden, diese Nummer wird in einem EAN-8 Strichcode verschlüsselt. Die Nummernvergabe erfolgt restriktiv.

Warum muss ein Strichcode für die Logistik größer sein als ein Strichcode für die Scannerkassen des Handels?

Die Scanner und daher die Anforderungen an den Strichcode sind in der Logistik nicht dieselben wie an den Scannerkassen des POS. Am POS werden die Strichcodes größtenteils per Hand über einen stationären Scanner geführt, in der Logistik sind hingegen meist Handscanner im Einsatz. Auch werden die Strichcodes in der Logistik oft aus größeren Entfernungen oder vollautomatisch auf Fließbänder gescannt und müssen, damit sie einwandfrei gelesen werden können, daher größer angebracht werden. Das minimale X-Modul (Breite des schmalsten Balkens) beträgt 0,495 mm.

Welche Fehler sollen bei der Strichcodeherstellung vermieden werden?

Das Strichcodesymbol soll fehlerfrei erstellt werden. Häufig anzutreffende Fehler sind:

  • ungenügend großer Kontrastunterschied zwischen den dunklen Balken und dem hellen Hintergrund.

  • zu kleine Hellzone (linker und rechter Bereich neben dem Code).

  • zu geringe Symbolhöhe.

  • zu geringes X-Modul (Breite der schmalsten Balken/Lücken).

  • falsche Anwendung der GS1 Application Identifier (AIs).

  • falsche Strichcodeplatzierung.

  • fehlende bzw. keine Abstimmung der Balkenbreite auf das zu bedruckende Material.

  • Verwendung der falschen Strichcodesymbologie.

Wichtige Hinweise bietet die Broschüre „Strichcodequalität“. Die erstellten Strichcodes können Sie von GS1 überprüfen lassen.

Strichcodeprüfservice

Wollen Sie sichergehen, dass Ihr GS1 Strichcode gelesen werden kann? Lassen Sie ihn von GS1 Austria überprüfen.
