Nummern & Strichcodes

GS1 DataMatrix

Auch: Datamatrix Code, 2D Code, Matrix Code, Matrixcode, Barcode

Der GS1 DataMatrix ist ein 2D Code für die Verschlüsselung von Daten, die über die reine Produktidentifikation hinausgehen. Er wird insbesondere im Gesundheitsbereich und bei Direktmarkierung (DPM) von Teilen eingesetzt.

Verwendung

Der GS1 DataMatrix ist ein 2D Code für die Verschlüsselung von über die reine Produktidentifikation hinausgehenden Daten. Die Nutzung dieses Symbols ist insbesondere im Gesundheitsbereich und bei der Direktmarkierung (DPM) von Teilen angesiedelt.

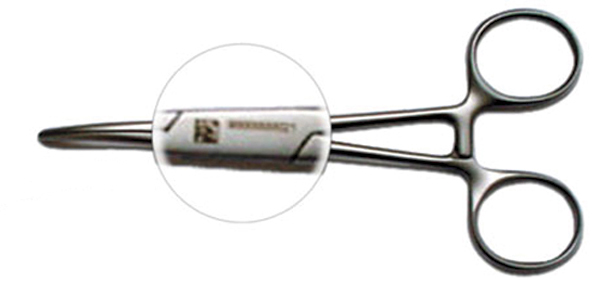

Anwendungsbeispiel Direktmarkierung (DPM)

Der GS1 DataMatrix kann über Lasergravur, Ätzung, Nadeln bzw. Punktieren direkt auf Produkten, Komponenten oder einzelnen Teilen aufgebracht werden.

Schon gewusst? Der GS1 DataMatrix ist nicht für Laserscanner geeignet, da er nur von Lesesystemen mit kamerabasierten Scannern (Imager) entschlüsselt werden kann. Außerdem besitzt er die Eigenschaft der Fehlerkorrektur, durch die teilweise zerstörte Symbole wieder lesbar gemacht werden können.

Aufbau

Der GS1 DataMatrix wird folgendermaßen aufgebaut:

  • DataMatrix Code ECC200 mit FNC1 Zeichen

  • Formate: quadratisch und rechteckig

  • Verschlüsselung von maximal 3113 numerischen oder 2335 alphanumerischen Zeichen

  • Symbolzeichen nach ISO/IEC 646

  • Variable Stellenanzahl der verschlüsselten Daten

  • Verwendung des Application Identifier (AI) Standards

  • Richtungs- und lageunabhängig (omnidirektional) lesbar, daher ein definiertes Verhältnis zwischen Breite und Höhe

  • Vierseitige Hellzone, 1 mal dem X-Modul

Anwendungsbeispiele

Der GS1 DataMatrix Strichcode wird beispielsweise für folgende Anwendungen benutzt:

Quadratischer und rechteckiger GS1 DataMatrix – Handelseinheit, Verschlüsselung einer GTIN-13 (9099999543217) mit Verfallsdatum (21.05.2018), Chargennummer (ABC1234567890) und Seriennummer (A1234567890).

GS1 DataMatrix for variable weight products



Abmessungen

Anwendungsumgebung/Aufbringungsart

min. X-Modul [mm]

Handelseinheiten für die Warenverteilung in Apotheken oder im Pharmagroßhandel

0,750

Zulassungspflichtige Gesundheitsprodukte für den medizinischen Einzelhandel, welche nicht in der allgemeinen Warenverteilung gescannt werden, oder URL für Handelseinheiten für die Scannerkassen im Einzelhandel.

0,396

GRAI, GIAI, GDTI, GLN

0,380

Zulassungspflichtige Gesundheitsprodukte außerhalb des medizinischen Einzelhandels, welche nicht in der allgemeinen Warenverteilung gescannt werden, oder GSRN

0,254

Direktmarkierung:

  • Ätzen, Lasern etc. von medizinischen oder chirurgischen Instrumenten

  • Punktieren, Nadeln etc. von medizinischen oder chirurgischen Instrumenten

  • Tintenbasierte Direktmarkierung von medizinischen oder chirurgischen Instrumenten

  • Andere Einheiten


0,100



0,200



0,254



0,254



Symbolplatzierung

So sieht die richtige Symbolplatzierung des GS1 DataMatrix auf einer Endverbrauchereinheit aus.





So sieht die richtige Symbolplatzierung des GS1 DataMatrix auf einem Umkarton aus.

Inhalt 3

Inhalt 4



Häufig gestellte Fragen und Antworten

Was ist der Unterschied zwischen GS1 DataMatrix und DataMatrix?

Der GS1 DataMatrix ist eine Untergruppe des DataMatrix. Beim GS1 DataMatrix befindet sich am Beginn ein FNC1 Zeichen und der Dateninhalt wird durch die GS1 Application Identifier definiert. Optisch ist mit freiem Auge kein Unterschied zu erkennen.

Was ist der Unterschied zwischen GS1 DataMatrix und GS1 QR Code?

Es sind (technisch) zwei unterschiedliche Codearten. Optisch ist der Unterschied durch das Suchmuster zu erkennen (s. Abbildung). Der GS1 QR Code ist (in Europa) nicht sehr gebräuchlich.
